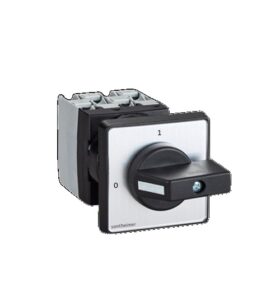

Commutateur Marche/Arrêt – 0/I
🔁Positions principales
Position 0 (Arrêt) ❌
→ Circuit ouvert, aucun courant ne passe
Position 1 (Marche) ✅
→ Circuit fermé, le courant alimente le récepteur
🧩 Caractéristiques techniques
Tension nominale (ex : 230 V / 400 V)
Intensité maximale (ex : 10 A, 20 A…)
Nombre de pôles (monophasé ou triphasé)
Nombre de positions (ici généralement 2 : 0 et 1)
Montage en façade (tableau électrique, machine)
🏭 Applications
On utilise ce type de commutateur pour :
Démarrer/arrêter des machines industrielles
Commander des moteurs électriques
Piloter des circuits dans des armoires électriques
Sélectionner des modes simples
✅ Avantages
Simple et robuste
Fiable dans des environnements industriels
Ne nécessite pas d’alimentation pour conserver la position
Résistant aux perturbations électriques

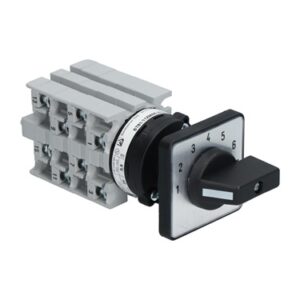

Commutateur de position
🔁 Positions (exemple)
Un commutateur à gradins peut avoir plusieurs positions, par exemple :
Position 0 (Arrêt) ⛔
Position 1 (Gradin 1) 🔹 faible puissance
Position 2 (Gradin 2) 🔸 puissance moyenne
Position 3 (Gradin 3) 🔺 puissance élevée
👉 Le nombre de gradins peut varier selon l’application (2 à 10 positions ou plus).
🧩 Caractéristiques techniques
Nombre de positions (gradins)
Tension nominale (ex : 230 V / 400 V)
Intensité maximale
Nombre de pôles
Type de commutation (progressive ou à coupure entre positions)
🏭 Applications
Industrie (machines nécessitant plusieurs vitesses)
Installations de chauffage
Tableaux électriques
Équipements nécessitant un réglage manuel par paliers
✅ Avantages
Simple et robuste
Fiable dans des environnements industriels
Ne nécessite pas d’alimentation pour conserver la position
Résistant aux perturbations électriques

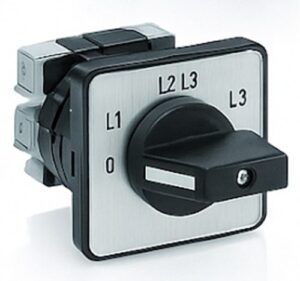

Commutateur de voltmètre
🔁 Positions principales (exemple triphasé)
Dans un réseau triphasé (L1, L2, L3, N), on retrouve souvent :
Position 0 (Arrêt) ⛔
→ Voltmètre déconnecté
Position 1 (L1 – L2)
Position 2 (L2 – L3)
Position 3 (L3 – L1)
→ Mesure des tensions entre phases
Position 4 (L1 – N)
Position 5 (L2 – N)
Position 6 (L3 – N)
→ Mesure des tensions phase/neutre
🧩 Caractéristiques techniques
Nombre de positions (selon le nombre de mesures possibles)
Tension nominale (ex : 400 V)
Nombre de pôles
Type de montage (souvent en façade d’armoire)
Repérage clair des positions
🏭 Applications
Tableaux électriques industriels
Armoires de distribution
Centrales électriques
Installations triphasées
✅ Avantages
Simple et robuste
Fiable dans des environnements industriels
Ne nécessite pas d’alimentation pour conserver la position
Résistant aux perturbations électriques

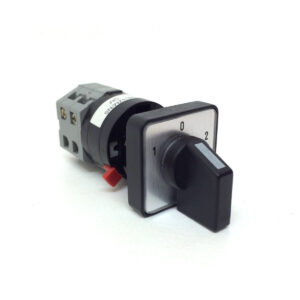

Commutateur Inverseur I / 0 / II
🔁Positions principales
Un commutateur inverseur possède généralement 3 positions :
Position 1 (Sens 1) ▶️
→ Le courant circule dans un premier sens (ex : moteur tourne à droite)
Position 0 (Arrêt) ⛔
→ Circuit ouvert, aucun courant
Position 2 (Sens inverse) ◀️
→ Les connexions sont inversées (ex : moteur tourne à gauche)
🔄 Exemple d’utilisation (moteur)
Dans un moteur électrique :
le commutateur inverseur permet de changer deux phases
cela provoque l’inversion du sens de rotation
🧩 Caractéristiques techniques
Tension nominale (ex : 230 V / 400 V)
Intensité maximale
Nombre de pôles (souvent 2P, 3P ou plus)
Nombre de positions (souvent 3 : 1-0-2)
Type de commutation (maintenue)
🏭 Applications
Commande de moteurs réversibles
Treuils et palans
Machines-outils
Systèmes de ventilation (sens de rotation)
Convoyeurs industriels
✅ Avantages
Simple et robuste
Fiable dans des environnements industriels
Ne nécessite pas d’alimentation pour conserver la position
Résistant aux perturbations électriques

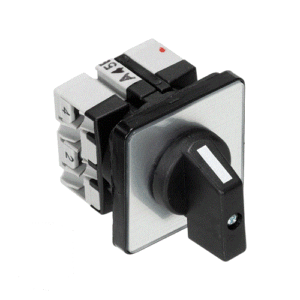

Commutateur d’ampermetre
🔧 Principe de fonctionnement
Le commutateur à came agit comme un sélecteur multiposition :
Il connecte l’ampèremètre à une seule phase ou ligne à la fois.
À chaque position, les cames internes ferment certains contacts pour diriger
le courant vers l’appareil de mesure.
Cela évite d’avoir plusieurs ampèremètres pour chaque phase.
👉 Typiquement utilisé dans les réseaux triphasés.
⚙️ Positions courantes
Pour un système triphasé :
Position 0 : circuit ouvert (aucune mesure)
Position L1 : mesure du courant sur la phase 1
Position L2 : mesure sur la phase 2
Position L3 : mesure sur la phase 3
Dans certains cas, on peut aussi avoir :
Mesure via transformateurs de courant (TC)
Positions supplémentaires selon l’installation
🔌 Mode de raccordement
Le commutateur est généralement connecté :
Entre les transformateurs de courant (TC) et l’ampèremètre
Ou directement en série (pour de faibles intensités)
⚠️ Important :
Avec des TC, le commutateur doit éviter l’ouverture du circuit secondaire,
ce qui pourrait être dangereux (surtension).
🏭 Applications
Tableaux électriques industriels
Armoires de distribution
Installations triphasées
Surveillance des charges électriques
✅ Avantages
Un seul ampèremètre pour plusieurs mesures
Gain de place et de coût
Simplicité d’utilisation
Robustesse (adapté à l’industrie)

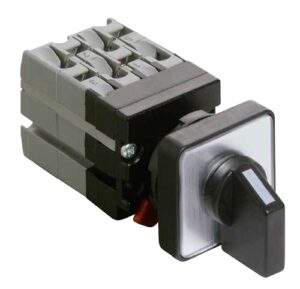

Commutateur codage binaire
🔢 Exemple de codage
Pour un commutateur 3 bits :
Position Sortie binaire
0 000
1 001
2 010
3 011
… …
7 111
Chaque bit correspond à un contact indépendant.
🏭 Applications
On utilise ce type de commutateur dans :
Réglage de paramètres sur des machines industrielles
Sélection de modes de fonctionnement
Systèmes d’automatisation
Interfaces homme-machine simples
Codage d’adresses (ex : cartes électroniques)
✅ Avantages
Simple et robuste
Fiable dans des environnements industriels
Ne nécessite pas d’alimentation pour conserver la position
Résistant aux perturbations électriques

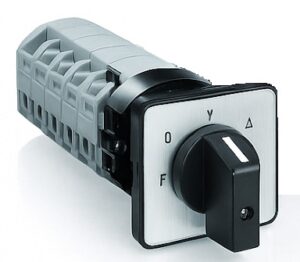

Commutateur Etoile triangle
🔧 Principe de fonctionnement
Le démarrage étoile-triangle consiste à alimenter le moteur en deux étapes :
Position Étoile (Y)
Les enroulements du moteur sont connectés en étoile.
La tension appliquée à chaque enroulement est réduite (≈ 1/√3 de la tension ligne).
👉 Résultat : courant de démarrage plus faible (environ 3 fois moins qu’en direct).
Position Triangle (Δ)
Après quelques secondes, on bascule en triangle.
Le moteur reçoit sa tension nominale complète.
👉 Il atteint sa puissance et son régime normal.
⚙️ Fonction du commutateur à came
Le commutateur à came permet de sélectionner manuellement
les différentes configurations :
Position 0 (Arrêt) : moteur hors tension
Position Étoile (Y) : phase de démarrage
Position Triangle (Δ) : fonctionnement normal
Les cames internes assurent la commutation correcte des contacts
pour passer d’un mode à l’autre sans court-circuit.
🔄 Schéma de principe simplifié
En étoile : les extrémités des enroulements sont reliées ensemble
En triangle : chaque enroulement est connecté entre deux phases
🏭 Applications
Ce type de commutateur est utilisé pour :
Moteurs triphasés de forte puissance
Machines industrielles (pompes, ventilateurs, compresseurs)
Installations où l’on veut limiter le courant de démarrage
✅ Avantages
Réduction du courant de démarrage
Simplicité d’utilisation (commande manuelle)
Robustesse mécanique
Coût relativement faible
Commutateur sur plan
Un commutateur à came à façon est un commutateur dont :
La configuration des contacts
Le nombre de positions
La séquence de commutation
sont personnalisés selon un cahier des charges spécifique.
👉 Contrairement aux modèles standards, il est adapté exactement à la fonction demandée.

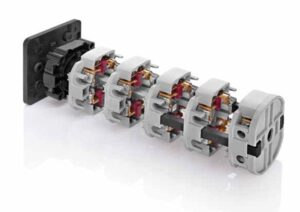

⚙️ Principe de fonctionnement
Le fonctionnement reste identique à un commutateur classique :
Un axe rotatif entraîne des cames
Les cames actionnent des contacts électriques
Chaque position correspond à une configuration précise de contacts ouverts/fermés
👉 La différence : la logique de commutation est définie sur mesure.
🧩 Caractéristiques personnalisables
Un commutateur à came à façon peut être défini selon :
🔢 Nombre de positions (2, 3, 4… ou plus)
🔌 Nombre de pôles (contacts)
🔄 Type de séquence (maintenue, à retour, avec position 0…)
🔗 Combinaison des contacts (table de vérité spécifique)
⏱️ Ordre de fermeture/ouverture (chevauchement ou non)
🛠️ Forme de l’axe et du bouton
📦 Type de montage (en façade, sur rail, en coffret)
📊 Exemple simplifié
PositionContacts fermés0Aucun11-2, 5-623-4, 7-831-2, 3-4
👉 Cette logique est définie selon le besoin du client.
🏭 Applications
Les commutateurs à façon sont utilisés lorsque les solutions standards ne suffisent pas :
Machines spéciales
Automatismes industriels spécifiques
Bancs de test
Procédés nécessitant des séquences particulières
Adaptation d’anciennes installations
